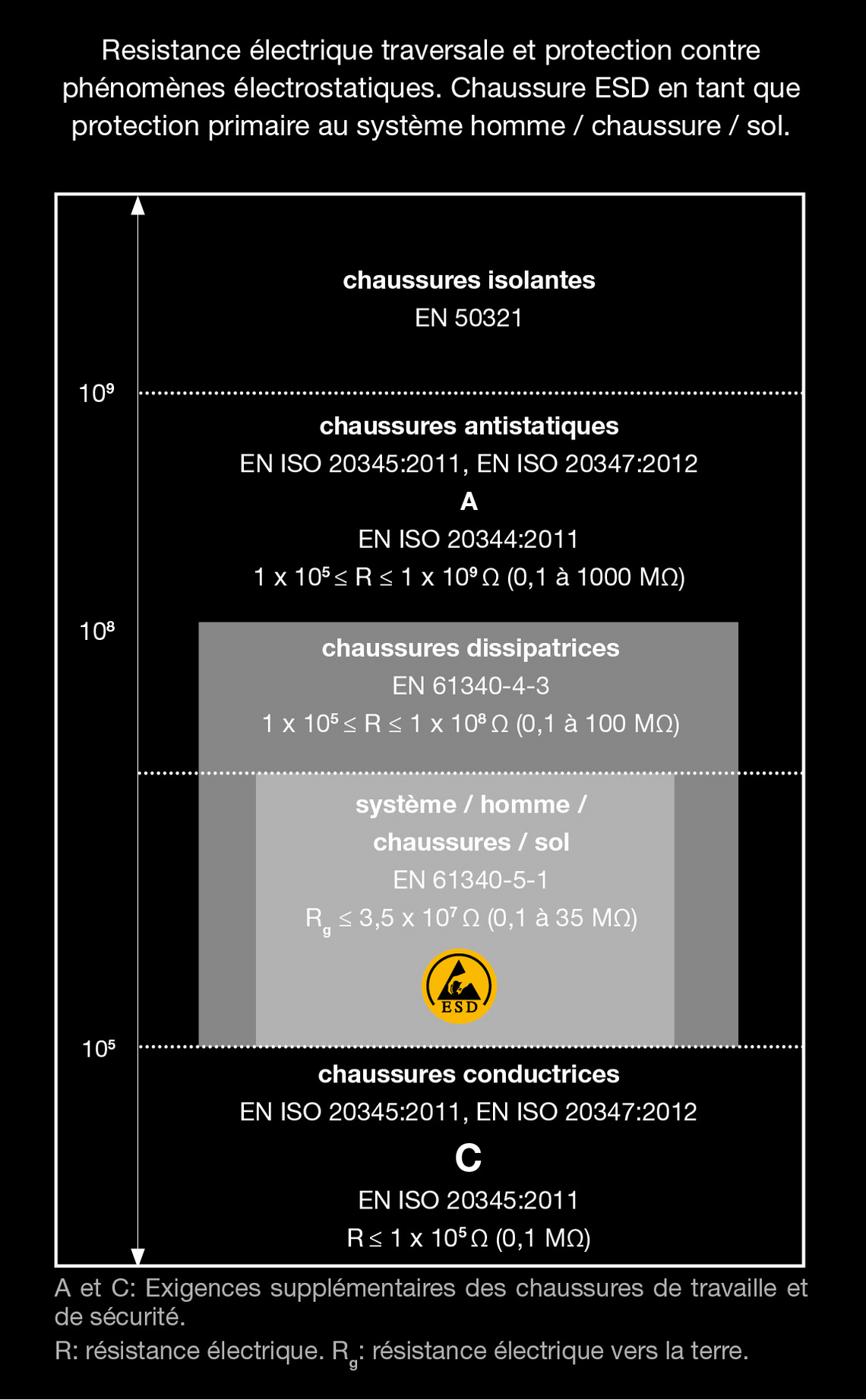

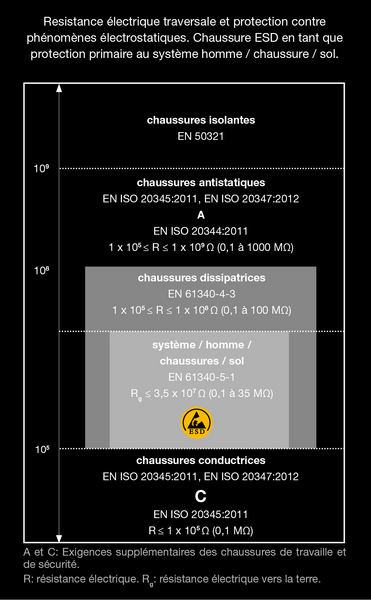

Chaussures sont désignées comme chaussures dissipatrices ESD si la résistance électrique selon la norme 61340-5-1, système main/ sol – vérification au lieu de travail - se situe inférieur à 3.5 x 107 = 35 Mohm (MOhm).
La qualification des chaussures ESD se fait selon les classes climatiques 1 = 15 % d’humidité d’air, 2 = 25 % d’humidité d’air, 3 = 50 % d’humidité d’air selon la norme EN 61340-4-3 < 108 Ohm. Il y a à retenir la différence entre les deux systèmes de certification EN 61340-4-3 = chaussures climatisées selon classe, remplies de billes métalliques et posées directement sur une plaque métallique, sans intervention de la résistance traversale du corps humain. EN 61340-5-1 = opérateur directement en chaussures sur plaque métallique/ sol (< 35 MOhm).
La surcharge électrostatique (tribo-électric) est créé par des mouvements du corps humain, en coupant des champs magnétiques. La résistance électrique est fortement influencée par les conditions atmosphériques.Pour un contrôle journalier de la fonction dissipatrice des chaussures, l’utilisation des stations de test ESD s’est imposée.
On y mesure la résistance traversale homme/ chaussures/ sol, et il est recommandé de tester les deux pieds séparément. La résistance électrique peut être considérablement modifiée par la saleté, l‘humidité et la température. Il est donc recommandé à l‘utilisateur d‘effectuer régulièrement un contrôle de la résistance électrique sur les lieux de son travail. Dans les zones exigeant le port de chaussures antistatiques, la résistance du sol devra être telle que la fonction de protection de la chaussure ne soit pas neutralisée.
(Voir fiche d‘accompagnement)
Les chaussures ESD ne sont pas adaptées pour des électriciens voire aux travaux sur des sources conduisant des tensions électriques.
Ces conditions d’influence améliorent ou dégradent en partie ou complètement l’efficacité de la chaussure ESD. La résistance traversale électrique est très fortement conditionnée par le climat ambiant. Selon la norme ESD 61340, le responsable ESD de l’entreprise doit tenir compte des meilleures et des pires conditions climatiques, i.e. température minimale avec humidité relative minimale ou température maximale avec humidité relative de l’air maximale, pour tester si les éléments de la protection ESD correspondant toujours et encore à l’efficacité prescrite par la norme dans ces conditions constatées
Avant d‘installer une «zone ESD», on devra toujours se poser la question suivante: quel voltage l‘élément de construction supportet-il?
En effet, il n´y a besoin que d´environ:
Dans un grand nombre des cas, les «décharges d´électricité statique» entraînent des affaiblissements latents qui se manifestent comme panne ou anomalie seulement quelque temps plus tard et dans des conditions spécifiques.
La résistance traversale électrique est fortement influencée par le climat ambiant.
Faites attention à nos chaussures de sécurité et
de travail avec les Icône
« ESD » :
Electrostatic Discharge
Décharge électrostatique en équilibre potentiel entre deux objets chargés par contact direct ou décharge.
Electrostatic Discharge Sensitive Device
Elément à risques électrostatiques
Electrostatic Protected Area
Zone protégée par mise en place de mesures de protection ESD
En physique c’est une surcharge électrique statique, produite par contact mécanique puis séparation de matériaux.
C’est la résistance entre une électrode sur la surface d’une installation et un point terré ESD.
Dégâts provoqués à terme par des décharges électrostatiques abruptes dans des éléments/composants électriques dans des conditions spécifiques.
Ce symbole est en vigueur depuis 1984. Il signalise les éléments et les ensembles de construction à risques électrostatiques
„ESD SUSCEPTIBLE“
(= danger électrostatique)
Ce symbole a été introduit en 1993, en complément du sym- bole n° 1. Il sert à signaliser les produits protégeant des décharges électrostatiques, tels que tapis antistatiques, chariots, vêtements, housses de protection, cartons, tissus et chaussures, etc.
"ESD PROTECTIVE"
(= protection électrostatique)
